20方SCS5310GWNZZ型污泥運輸車
（配置資料）

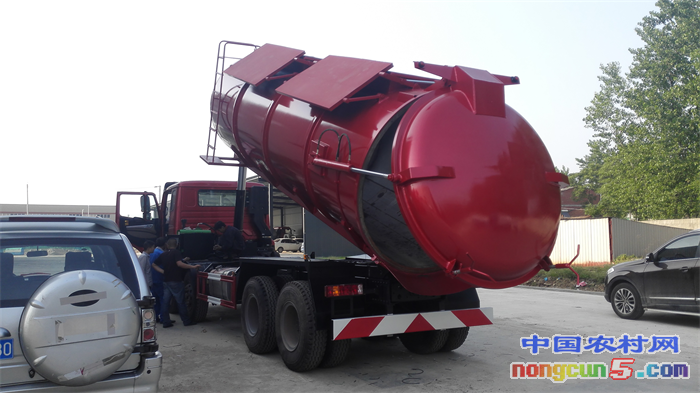

一、 產品圖片展示
（該款車型是針對國內的水務集團、污水處理、排水管理處、河道清理等開發的一款全新的節能環保型運輸車，主要用于污泥的收集及轉運。）
二、底盤參數
采用中國重汽ZZ3315N3863E1二類底盤，中國重汽豪瀚平頂紅色駕駛室，重汽MC07.34-50國五發動機， 153前橋，13噸后橋，HW10檔變速箱，11.00R20鋼絲胎，原廠空調。
三、上裝參數
1、罐體有效容積:按公告尺寸制作（約20立方米）；
2、罐體采用304不銹鋼材質或碳鋼制作，5毫米厚鋼板，封頭6毫米厚；
3、采用國產多節前頂置油缸，一方面可使力點前移，油缸負載減小，工作更平穩，另一方面可避免雙油缸可能出現的不平衡狀態的發生；液壓部門采用國內知名廠家產品；
4、進料口為液壓控制開啟與關閉，左右平移式罐蓋，進料口設置密封圈，防止進料口關閉后臭氣或污泥溢出，罐頂口設置2個開啟蓋，尺寸為1600x800 mm。
5、液壓控制后蓋開啟和關閉，并采用液壓鎖緊裝置，并配以密封橡膠圈，另在后蓋下部左右加裝手動備用鎖緊裝置，確保污泥滴水不漏；
6、可電動和手動操作兩套液壓系統，方便用戶操作，其中手動系統為多路閥操作，控制裝、卸料操作，駕駛室內為按鈕操作，自動操作系統設置互鎖裝置，可有效防止誤操作；
7、爬梯和罐體上部平臺采用防滑材料，確保安全、防滑；選裝250L氣壓式水箱并配備水槍，以方便隨時清潔罐體；
8、在罐體適當位置均按照國家標準粘貼3C（3M-2）反光標識，保險杠顏色按公告制作。
9、其余按廠家技術設計為準。
|
【主要技術參數】 |
|||
|
產品商標 |
潤知星牌 |
公告批次 |
285 |
|
產品名稱 |
污泥運輸車 |
產品型號 |
SCS5310GWNZZ型污泥運輸車 |
|
總質量(Kg) |
31000 |
罐體容積(m3) |
20.4 |
|
額定載質量(Kg) |
16710 |
外形尺寸 |
10000×2500×3650 |
|
整備質量(Kg) |
14160 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
2 |
載質量利用系數 |
|
|
接近角/離去角(°) |
20/22 |
前懸/后懸 |
1550/1500 |
|
軸數 |
4 |
軸距 |
1800+3800+1350,1800+3775+1400 |
|
軸荷(Kg) |
6500/7000/17500(并裝雙軸) |
最高車速(Km/h) |
75 |
|
其它 |
備注：1,罐體有效容積:20.4立方米,運輸介質:污泥,密度:860千克/立方米;罐體外形尺寸(直段長×直徑)(mm):5962×2030。2,防護材料均采用碳鋼/Q235B,螺栓連接,后部防護截面尺寸:210×50,下邊緣離地高500mm。3,隨底盤選裝駕駛室;4,ABS系統型號為446 004 6300,ABS生產企業為威伯科汽車控制系統(中國)有限公司。 |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
ZZ3315N3863E1 |
底盤名稱 |
自卸汽車底盤 |
|
商標名稱 |
豪瀚牌 |
生產企業 |
中國重汽集團濟寧商用車有限公司 |
|
外形尺寸 |
9500×2496×3210,3250,3600 |
輪胎數 |
12 |
|
接近角/離去角(°) |
20/47 |
輪胎規格 |
11.00R20 |
|
鋼板彈簧片數 |
4/4/-,4/4/5,4/4/12,11/11/-,11/11/12,左14右13/左14右13/12 |
前輪距 |
2022/2022,2041/2041 |
|
燃料種類 |
柴油 |
后輪距 |
1830/1830 |
|
排放標準 |
GB17691-2005國Ⅴ,GB3847-2005 |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
MC07.34-50 |
中國重型汽車集團有限公司 |
6870 |
248 |
