6ES7312-1AE14-0AB0 性能參數：
SIMATIC S7-300,CPU 312 中央處理器 mit MPI, integr. 電源 DC 24V, 工作存儲器 32 KByte微型存儲卡
上海翩飛自動化科技有限公司是專業從事SIEMENS銷售及服務的企業?？商峁㏒IEMENS PLC、變頻器、觸摸屏、工控機及相關的設備、SIEMENS自動化產品系列。常年備有大量6ES7、交換機系列產品現貨尤其SIEMENS 300系列產品現貨及備件。由于我司價格合理，交貨期短，重信譽服務好，在業內建立了良好的信譽和廣泛的知名度，所以我們的客戶遍及全國各地，各行各業。如果我們是同行，我們也真誠的希望為貴公司提供服務，互相調貨，調整余缺。望來電、來函，讓我們之間建立起一個長期穩定的合作關系共同發展！
西門子S7-300模塊化微型 PLC 系統，滿足中、小規模的性能要求
各種性能的模塊可以非常好地滿足和適應自動化控制任務
簡單實用的分布式結構和多界面網絡能力，應用十分靈活
操作方便，設計簡單，不含風扇
任務增加時可順利擴展
大量的集成功能，使它功能非常強勁
S7-300F
故障安全型自動化系統，可滿足工廠日益增加的安全需求
基于 S7-300
可連接配有安全型模塊的附加 ET 200S 和 ET 200M 分布式 I/O 站
通過采用 PROFIsafe 行規的 PROFIBUS DP 進行安全相關通信
S7-300

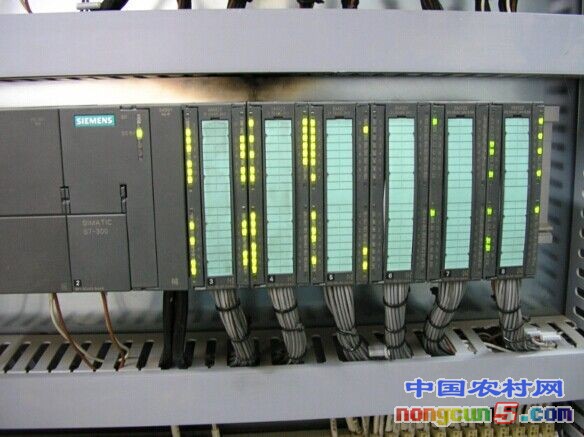

SIMATIC S7-300 是模塊化的微型 PLC 系統，可滿足中、低端的性能要求。
模塊化、無風扇設計、易于實現分布式結構以及方便的操作,使得 SIMATIC S7-300 成為中、低端應用中各種不同任務的經濟、用戶友好的解決方案。
SIMATIC S7-300 的應用領域包括：
特殊機械，
紡織機械，
包裝機械，
一般機械設備制造，
控制器制造，
機床制造，
安裝系統，
電氣與電子工業及相關產業。
多種性能等級的 CPU，具有用戶友好功能的全系列模塊，可允許用戶根據不同的應用選取相應模塊。任務擴展時，可通過使用附加模塊隨時對控制器進行升級。
SIMATIC S7-300 是一個通用的控制器：
具有高電磁兼容性和抗震性，可大限度地用于工業領域。
S7-300F
SIMATIC S7-300F 故障安全自動化系統可使用在對安全要求較高的設備中。其可對立即停車過程進行控制，因此不會對人身、環境造成損害。
S7-300F 滿足下列安全要求：
要求等級 AK 1 - AK 6 符合 DIN V 19250/DIN V VDE 0801
安全要求等級 SIL 1 - SIL 3 符合 IEC 61508
類別 1 - 4 符合 EN 954-1
另外，標準模塊還可用在 S7-300F 及故障安全模塊中。因此它可以創建一個全集成的控制系統，在非安全相關和安全相關任務共存的工廠中使用。使用相同的標準工具對整個工廠進行組態和編程。
S7-300
一般步驟
S7-300自動化系統采用模塊化設計。它擁有豐富的模塊，且這些模塊均可以獨立地組合使用。
一個系統包含下列組件：
CPU：
不同的 CPU 可用于不同的性能范圍，包括具有集成 I/O 和對應功能的 CPU 以及具有集成 PROFIBUS DP、PROFINET 和點對點接口的 CPU。
用于數字量和模擬量輸入/輸出的信號模塊 (SM)。
用于連接總線和點對點連接的通信處理器 (CP)。
用于高速計數、定位（開環/閉環）及 PID 控制的功能模塊（FM）。
根據要求，也可使用下列模塊：
用于將 SIMATIC S7-300 連接到 120/230 V AC 電源的負載電源模塊(PS)。
接口模塊 (IM)，用于多層配置時連接中央控制器 (CC) 和擴展裝置 (EU)。
通過分布式中央控制器 (CC) 和 3 個擴展裝置 (EU)，SIMATIC S7-300 可以操作多達 32 個模塊。所有模塊均在外殼中運行，并且無需風扇。
SIPLUS 模塊可用于擴展的環境條件：
適用于 -25 至 +60℃ 的溫度范圍及高濕度、結露以及有霧的環境條件。防直接日曬、雨淋或水濺，在防護等級為 IP20 機柜內使用時，可直接在汽車或室外建筑使用。不需要空氣調節的機柜和 IP65 外殼。
設計
簡單的結構使得 S7-300 使用靈活且易于維護：
安裝模塊：
只需簡單地將模塊掛在安裝導軌上，轉動到位然后鎖緊螺釘。
集成的背板總線：
背板總線集成到模塊里。模塊通過總線連接器相連，總線連接器插在外殼的背面。
模塊采用機械編碼，更換極為容易：
更換模塊時，必須擰下模塊的固定螺釘。按下閉鎖機構，可輕松拔下前連接器。前連接器上的編碼裝置防止將已接線的連接器錯插到其他的模塊上。
現場證明可靠的連接：
對于信號模塊，可以使用螺釘型、彈簧型或絕緣刺破型前連接器。
TOP 連接：
為采用螺釘型接線端子或彈簧型接線端子連接的 1 線 - 3 線連接系統提供預組裝接線另外還可直接在信號模塊上接線。
規定的安裝深度：
所有的連接和連接器都在模塊上的凹槽內，并有前蓋保護。因此，所有模塊應有明確的安裝深度。
無插槽規則:
信號模塊和通信處理器可以不受限制地以任何方式連接。系統可自行組態。
擴展
若用戶的自動化任務需要 8 個以上的 SM、FM 或 CP 模塊插槽時，則可對 S7-300（除 CPU 312 和 CPU 312C 外）進行擴展：
中央控制器和3個擴展機架多可連接32個模塊：
總共可將 3 個擴展裝置（EU）連接到中央控制器（CC）。每個 CC/EU 可以連接八個模塊。
通過接口模板連接：
每個 CC / EU 都有自己的接口模塊。在中央控制器上它總是被插在 CPU 旁邊的插槽中，并自動處理與擴展裝置的通信。
通過 IM 365 擴展：
1 個擴展裝置遠擴展距離為 1 米；電源電壓也通過擴展裝置提供。
通過 IM 360/361 擴展：
3 個擴展裝置， CC 與 EU 之間以及 EU 與 EU 之間的遠距離為 10m。
單獨安裝：
對于單獨的 CC/EU，也能夠以更遠的距離安裝。兩個相鄰 CC/EU 或 EU/EU 之間的距離：長達 10m。
靈活的安裝選項：
CC/EU 既可以水平安裝，也可以垂直安裝。這樣可以大限度滿足空間要求。
通信
S7-300 具有不同的通信接口：
連接 AS-Interface、PROFIBUS 和 PROFINET/工業以太網總線系統的通信處理器。
用于點到點連接的通信處理器
多點接口 (MPI), 集成在 CPU 中；
是一種經濟有效的方案，可以同時連接編程器/PC、人機界面系統和其它的 SIMATIC S7/C7 自動化系統。
PROFIBUS DP進行過程通信
SIMATIC S7-300 通過通信處理器或通過配備集成 PROFIBUS DP 接口的 CPU 連接到 PROFIBUS DP 總線系統。通過帶有 PROFIBUS DP 主站/從站接口的 CPU,可構建一個高速的分布式自動化系統，并且使得操作大大簡化。
從用戶的角度來看，PROFIBUS DP 上的分布式I/O處理與集中式I/O處理沒有區別（相同的組態，編址及編程）。
以下設備可作為主站連接：
SIMATIC S7-300擁有不同的數據通信機制：
使用MPI，通過全局數據通信，實現聯網CPU之間的數據包循環交換。
借助通信功能，與其它伙伴完成事件驅動型通信。網絡連接通過MPI、PROFIBUS或PROFINET實現。
全局數據
借助“全局數據通信”服務，聯網CPU彼此之間可以循環地交換數據（多可達8 GD 數據包，每周期22個字節）。據此，可以實現，例如，某個CPU訪問另一個CPU的數據、位存儲單元和過程圖像等信息。只能通過 MPI 進行全局數據交換。組態通過STEP 7的GD表完成。
通訊功能
使用系統已經集成的塊，可以建立S7/C7伙伴之間的通信服務。
這些服務是：
通過 MPI 進行 S7 基本通訊。
通過 MPI、C 總線、PROFIBUS 和 PROFINET/工業以太網的 S7 通訊。
S7-300 可以用于：
用作服務器時，使用MPI、C總線和PROFIBUS
用作服務器或客戶端時，使用集成式PROFINET接口
使用reloadable塊，可以建立與S5伙伴和非西門子設備之間的通信服務。
這些服務是：
通過 PROFIBUS 和工業以太網進行的 S5 兼容通訊。
通過 PROFIBUS 和工業以太網進行的標準通訊（非西門子系統）。
與全局數據不同的是，對于通信功能，必須為其建立通信連接。
集成到 IT 領域中
借助自動化工程組態，使用S7-300，可以更加方便地接入現代化的信息技術世界。使用CP 343-1 Advanced，可以實現以下信息技術功能：
IP 路由；
借助IP訪問列表，將IP V4報文以不低于Gigabit的速度轉發至受控PROFINET接口。
WEB 服務器；
使用標準瀏覽器，可以瀏覽大至30 MB可自由定義的HTML網頁；通過FTP處理自己的文件系統中的數據
標準診斷頁；
無需額外工具，就可以在工廠內完成插裝在安裝機架上的所有模塊的快速診斷工作。
E-mail；
直接從用戶程序中發送認證電子郵件。電子郵件客戶端設計有通知功能，可以在控制程序中直接通知用戶。
通過 FTP 進行通訊；
大多數操作系統平臺都可以使用的開放協議
設計有30 MB RAM文件系統，可以用作動態數據的中間存儲器。
6ES7312-1AE14-0AB0 CPU312，32K內存
6ES7312-5BE04-0AB0 CPU312C，32K內存 10DI/6DO
6ES7313-5BF04-0AB0 CPU313C，64K內存 24DI/16DO / 4AI/2AO
6ES7313-6BF04-0AB0 CPU313C-2PTP，64K內存 16DI/16DO
6ES7313-6CF04-0AB0 CPU313C-2DP，64K內存 16DI/16DO
6ES7314-1AG14-0AB0 CPU314,96K內存
6ES7314-6BG04-0AB0 CPU314C-2PTP 96K內存 24DI/16DO / 4AI/2AO
6ES7314-6EH04-0AB0 CPU314C-2PN/DP, 24DI/16DO/4AI/2AO, 192KB
6ES7314-6CG03-0AB0 CPU314C-2DP 96K內存 24DI/16DO / 4AI/2AO
6ES7315-2AH14-0AB0 CPU315-2DP, 128K內存
6ES7315-2EH13-0AB0 CPU315-2 PN/DP, 256K內存
6ES7317-2AJ10-0AB0 CPU317-2DP,512K內存
6ES7317-2EK14-0AB0 CPU317-2 PN/DP,1MB內存
6ES7318-3EL01-0AB0 CPU319-3 PN/DP,1.4M內存
