6SL3210-1KE11-8UB2
SINAMICS G120C 標稱功率：0.55kW 有 150% 過載 3 秒 380-480V+10/-10% 三相交流 47-63Hz 未過濾 I/O-接口：6DI， 2DO，1AI，1AO 集成式安全轉矩切斷 現場總線集成： USS/MODBUS RTU； 防護等級 IP20/UL Open Typ 尺寸：FSAA 173x 73x 155 （高x寬x深） 外部 24V
|
S120變頻調速柜
SINAMICS S120 變頻調速柜是模塊化柜機系統的重要組成部分，它適用于集中進線整流、公共直流母排饋電的多電機傳動系統，典型應用于造紙機械、軋機、試驗臺或起重機等。它具有以下的設計理念：
---最新一代工業應用的變頻調速柜
---運行可靠
---統一的硬件結構與接口
---減小產品復雜性
---同時可適應客戶的特殊要求
SINAMICS S120變頻調速柜具有以下特點：
---模塊化柜機系統的重要組成部分
---適用于集中進線整流、公共直流母排饋電的多電機傳動系統
---所有的傳動組件采用清晰而緊湊地配置在專用的變頻調速柜中
---豐富的選件，使系統具備很大的靈活性
SINAMICS S120變頻調速柜是大功率傳動公共直流母線應用的理想解決方案，它由以下部分組成：
帶網側元件的進線柜
---功率等級
------250 - 3200 A @ 3AC 380 - 480 V
------280 - 3200 A @ 3AC 500 - 690 V
---結構
------≤ 800A，主開關為刀熔開關
------> 800A，主開關為固定式斷路器或抽出式斷路器
---三種類型
------匹配基本整流柜：選件L43
------匹配回饋整流柜：選件L44
------匹配有源整流柜：選件L42
整流柜包括以下類型
單相限運行的基本整流柜（BLM）
---200 - 900 kW @ 3AC 380 - 480 V
---250 -1500 kW @ 3AC 500 - 690 V
四象限運行的回饋整流柜（SLM）
---250 - 800 kW @ 3AC 380 - 480 V
---450 -1400 kW @ 3AC 500 - 690 V
四象限運行的有源整流柜（ALM+AIM）
---132 - 900 kW @ 3AC 380 - 480 V
---560 -1400 kW @ 3AC 500 - 690 V
逆變柜包括兩種結構形式：
書本型逆變柜
---1.6 – 107 kW @ 3AC 380 - 480 V
裝置型逆變柜
---1.6 – 800 kW @ 3AC 380 - 480 V
---75 – 1200 kW @ 3AC 500 - 690 V
用于制動運行的中央制動柜
---自動運行，只要連接到 DC 回路，無需外部控制電壓
---制動柜配有冷卻風扇，無需額外的通風措施
---需要外接制動電阻，制動電阻必須另外訂制（防護等級IP20）
---制動功率
------500 - 1000 kW @ DC 510 - 720 V
------550 - 1100 kW @ DC 675 - 900 V
------650 - 1200 kW @ DC 890 - 1035 V
輔助電源柜 ：提供三組輔助電源：24V DC控制電源，單相230 V電源，單相380 - 690V裝置風扇電源。
SINAMICS S120 變頻調速柜具有豐富的選件，選件以附件的形式添加在每個調速柜的訂貨號的后面，出廠前都會預裝在柜內或以附加柜的形式排列在旁邊。其中常用的選件有：
---高級操作面板AOP30：K08
---編碼器模塊SMC10/20/30：K46/48/50
---控制單元CU320-2 DP/PN：K90/K95
---用于CU320-2性能擴展：K94
---帶VPL的緊湊型dv/dt濾波器：L07
---輸出電抗器：L08
---帶VPL的dv/dt濾波器：L10
---帶預充電回路的直流側操作開關：L37
---25/125 kW制動單元：L61/L64
---50/250 kW制動單元：L62/L65
---防護等級IP21/23/43/54：M21/23/43/54
---直流母排（根據電流大?。篗80~M87

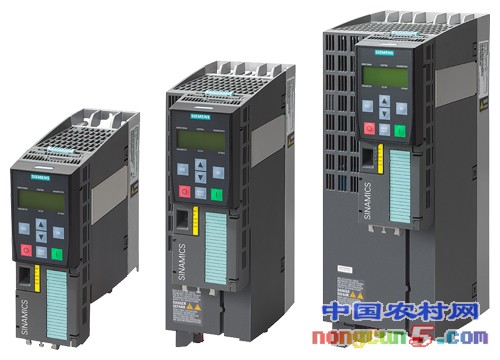

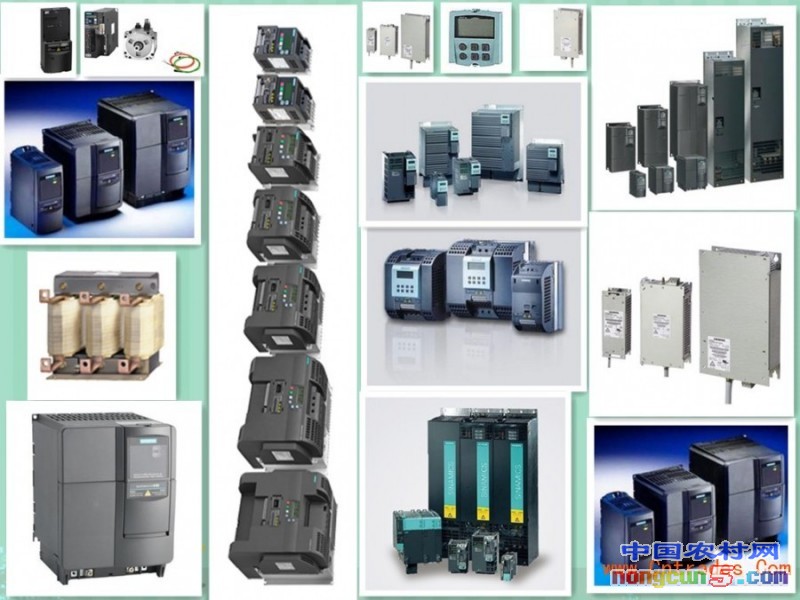

西門子G120C緊湊型變頻器
SINAMICS G120C緊湊型變頻器，在許多方面為同類變頻器的設計樹立了典范。包括它緊湊的尺寸，便捷的快速調試，簡單的面板操作，方便友好的維護以及豐富的集成功能都將成為新的標準。
SINAMICS G120C是專門為滿足OEM用戶對于高性?xún)r(jià)比和節省空間的要求而設計的變頻器，同時它還具有操作簡單和功能豐富的特點。這個系列的變頻器與同類相比相同的功率具有更小的尺寸，并且它安裝快速，調試簡便，以及它友好的用戶接線方式和簡單的調試工具都使它與眾不同。集成眾多功能：安全功能（STO,可通過端子或PROFIsafe激活），多種可選的通用的現場總線接口，以及用于參數拷貝的存儲卡槽。
SINAMICS G120C 變頻器包含三個不同的尺寸功率范圍從0.55kW到18.5kW。為了提高能效，變頻器集成了矢量控制實現能量的優化利用并自動降低了磁通。該系列的變頻器是全集成自動化的組成部分，并且可選PROFIBUS, Modbus RTU,CAN以及USS 等通訊接口。操作控制和調試可以快速簡單地采用PC機通過USB接口，或者采用BOP-2（基本操作面板）或IOP（智能操作面板）來實現
-SINAMICS G120和G120D是模塊化的標準變頻器，它們總是由兩個單元組成：一個電源模塊（PM）和一個控制單元 （CU）。它還具有一個用于對這些變頻器進行參數化、操作和可視化的操作面板部分（G120的基本操作面板BOP）或STARTER調試軟件。控制單元和電源模塊的完美組合，在應用和成本方面都可得到優化的解決方案。
------當與安全控制單元一起使用時，所有電源部分均適合在安全相關應用中使用
由于采用革新電路設計（直流環節減少的雙向輸入整流器），因此可將一個負載的能量回饋到電源系統。這種回饋能力提供了巨大的節約，因?yàn)椴辉傩枰獙⑺a(chǎn)生的能量在一個制動電阻器中轉換為熱量。無需使用制動電阻器和電抗器 - 這是一個特別的優點，因?yàn)榭梢怨?jié)省空間，并降低實現 IP65 高防護等級的安裝成本。
電子模塊的表面漆層提高了耐用性，延長了使用壽命
面向未來的分布式驅動設計的模塊化結構提高了靈活性，并具有 IP65 防護等級
可在系統運行過程中更換模塊（熱插拔）
模塊可輕松更換，從而使系統的維護十分方便。
可通過采用 PROFIdrive Profile 4.0 行規的 PROFINET 或 PROFIBUS 進行通訊
接口數量減少
工廠范圍內的工程與組態
安裝簡單
能夠?qū)⒆疃?6 個傳感器和最多 2 個執行器直接連接到控制單元，這意味著可對幾乎所有驅動信息能夠直接管理；信號的本地處理在較高和可重復性響應時間上減輕了現場總線上的負荷。
集成 A 類 EMC 濾波器（符合 EN 55011），集成制動控制（400 V 1 AC 整流，相當于 180 VDC），基于電機熱模型和 PTC 或 KTY 84 溫度傳感器分析實施集成電機保護
可通過軟件參數方便地適應 50 Hz 或 60 Hz 電機（IEC 或 NEMA 電機）
通過可選的 MMC 存儲卡方便地更換設備，省時地復制參數
通過 SIZER（V2.9 及更高版本）、STARTER（V4.1、SP1 及更高版本）和 Drive ES 等統一工程工具進行組態與調試：確?？焖俳M態和方便地調試 – STARTER 集成在帶有 Drive ES Basic 的 STEP 7 中，具有集中數據存儲和全集成通訊的所有優點。
全球范圍的認證：符合 CE、UL、cUL、c-tick，安全集成系統符合 EN 954-1，Cat.3 和 IEC 61508 SIL 2
Area of application
SINAMICS G120D 非常適用于工業環境中具有苛刻要求的輸送系統應用，在這些應用中，需要使用具有通訊功能的分布式驅動系統。它尤其適用于汽車工業，例如，在裝配線上使用。
SINAMICS G120D 還適用于其他高性能應用，例如，在飛機場、食品與飲料工業（無表面活性劑）和物流分配過程中（如架空單軌系統）中使用。
SINAMICS G120D 分布式變頻器是一種用于標準驅動器的模塊化變頻器。每臺 SINAMICS G120D 都包含兩個運行單元，即電源模塊和控制單元。
西門子緊湊型變頻器6SL3210-1KE11-8UB2西門子緊湊型變頻器6SL3210-1KE11-8UB2
帶輸入和電機接口的電源模塊 PM250D 和控制單元 CU240D
電源模板
以下電源模塊可用于 SINAMICS G120D 分布式變頻器：
PM250D 電源模塊
PM250D 電源模塊（0.75 kW 至 7.5 kW）采用了一種革新電路設計，可實現電源的電網換相能量恢復。這種革新的電路可將發電機電能回饋到電源系統，因而節省了電能。
附件
用于輸入饋線和電機輸出饋線的連接器套件，以及預安裝在用于連接電機的電纜可作為附件提供。
控制裝置
以下控制單元可用于 SINAMICS G120D 分布式變頻器：
CU240D 控制器
控制單元執行變頻器的閉環控制功能。除控制功能外，控制單元還可執行其他任務，通過參數化來滿足相關應用的要求。提供了各種型號的多種控制單元：
